基于Multus CNI
實現Kubernetes容器多網絡
神州信息工程院
涂立海
Multus CNI簡單來說是一種符合CNI（Container Network Interface）規范的開源插件，旨在為實現K8s（Kubernetes） 環境下容器多網卡而提出的解決方案。它作為一種“元插件”，可以與其他 CNI插件搭配使用。
1.
背景

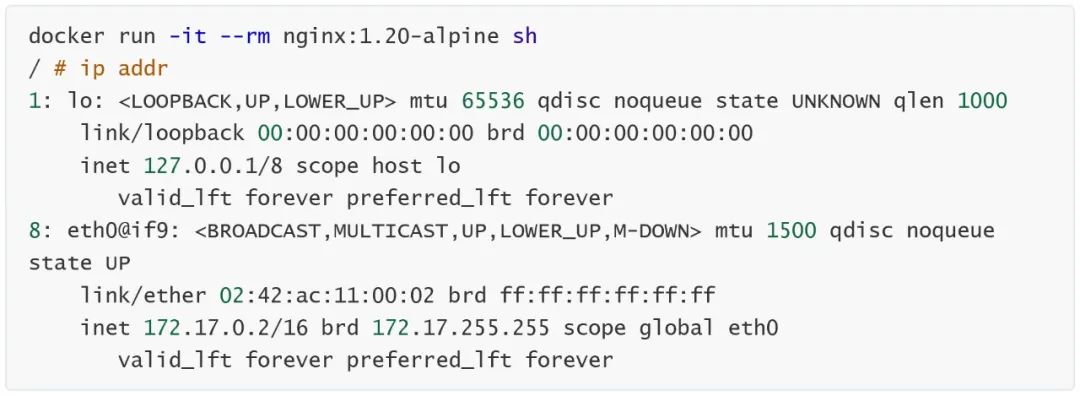

一個容器啟動后，在默認情況下一般都會只存在兩個虛擬網絡接口（loopback和eth0），而loopback的流量始終都會在本容器內或本機循環，真正對業務起到支撐作用的只有eth0，當然這對大部分業務場景而言已經能夠滿足。
但是如果一個應用或服務既需要對外提供API調用服務，也需要滿足自身基于分布式特性產生的數據同步，那么這時候一張網卡的性能顯然很難達到生產級別的要求，網絡流量延時、阻塞便成為此應用的一項瓶頸。
基于上述痛點和需求，容器多網絡方案不斷涌現。而根據開源社區活躍度、是否實現CNI規范以及穩定性，我們采用multus-cni作為在K8s環境下的容器多網絡方案。
2.
Multus CNI
Multus CNI enables attaching multiple network interfaces to pods in Kubernetes.
以上是Multus CNI項目官方對其存在意義的精簡描述，它的存在就是幫助K8s的Pod（可簡單理解為一組容器的集合，是K8s可管理的最小“容器”單位）建立多網絡接口。
Multus CNI 本身不提供網絡配置功能，它是通過用其他滿足CNI規范的插件進行容器的網絡配置。

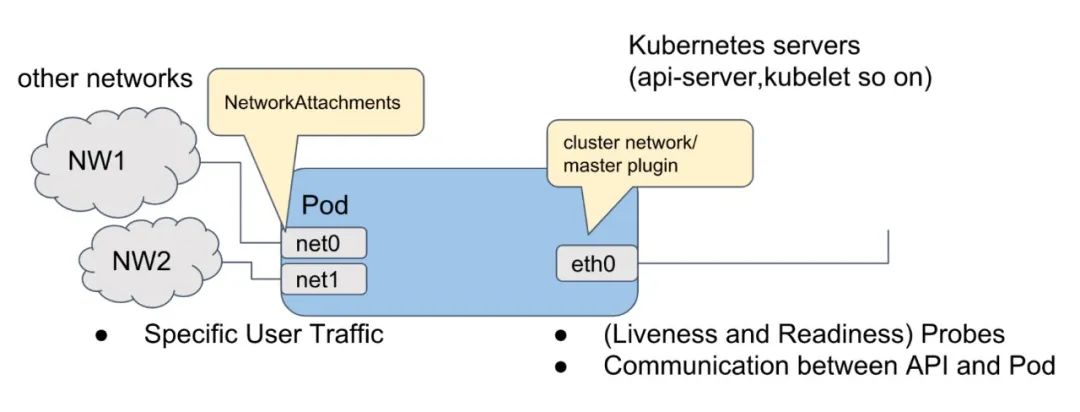

如圖1所示，在此場景下我們可以把Pod抽象為單個容器。原本容器里應僅存在eth0接口（loopback忽略不計），是由主插件產生創建并配置的；而當集群環境存在 Multus CNI 插件，并添加額外配置后，將會發現此容器內不再僅有eth0接口，你可以利用這些新增的接口去契合實際業務需求。
圖1 基于Multus CNI的Pod內部網卡結構
前面有提到主插件、元插件，這些究竟代表什么？和Multus CNI有什么關系？要解答這些就繞不開這個問題：什么是 CNI ？
3.
CNI規范
CNI (Container Network Interface), a Cloud Native Computing Foundation project, consists of a specification and libraries for writing plugins to configure network interfaces in Linux containers, along with a number of supported plugins. CNI concerns itself only with network connectivity of containers and removing allocated resources when the container is deleted. Because of this focus, CNI has a wide range of support and the specification is simple to implement.
以上引用了官方對其的描述，簡短來講CNI是一組限于容器網絡面的規范，定義了容器網絡資源創建、管理的規則。
但它并不僅僅是規范，它也包含了庫和實現，CNI自身實現并提供了內置且通用的網絡插件，同時為第三方實現其規范預留了擴展。

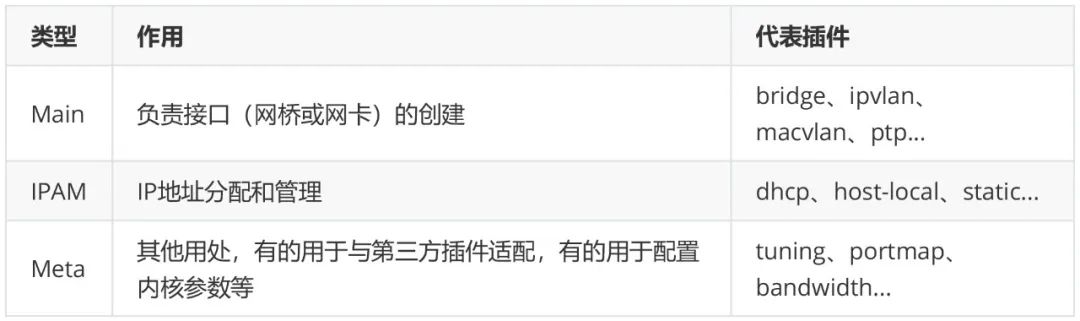

CNI 將插件分成三種類型：
到這里，我們已經明白，Multus CNI 屬于Meta類, 它可以與其他第三方插件適配（也就是主插件），主插件來作為Pod的主網絡并且被K8s所感知，它們可以搭配使用且不沖突。
4.
場景規劃
假設我們已經部署好一個K8s高可用集群，使用的主CNI插件是 Calico（其實現已包含Main類型和IPAM類型），元CNI插件是 Multus CNI，但其實Multus本身并沒有實現Main類型和IPAM 類型的功能，它本質是個插件的調用器，所以還需要另外的Main類型和IPAM類型的插件，這里我們選用ipvlan和whereabouts (支持跨集群動態分配IP地址) 分別作為multus-cni的Main和 IPAM。
同時為解決背景描述的痛點和更貼近生產環境，下面展示時間案例：實現基于Rook部署Ceph（分布式存儲系統）時實現Ceph 控制面和數據面的網絡流量分離。真實生產環境下，租戶將會在集群內產生相當大數量級的持久性存儲數據，而對于分布式存儲必定要滿足高可用特性（即數據和服務存在多副本），同步龐大數量級的存儲數據將導致網絡性能的下降，如果控制面網絡和數據面網絡使用同一張網卡分發，也會導致用戶端明顯感知到系統的不穩定性。因此網絡分離有益于提高性能以及提升用戶體驗。

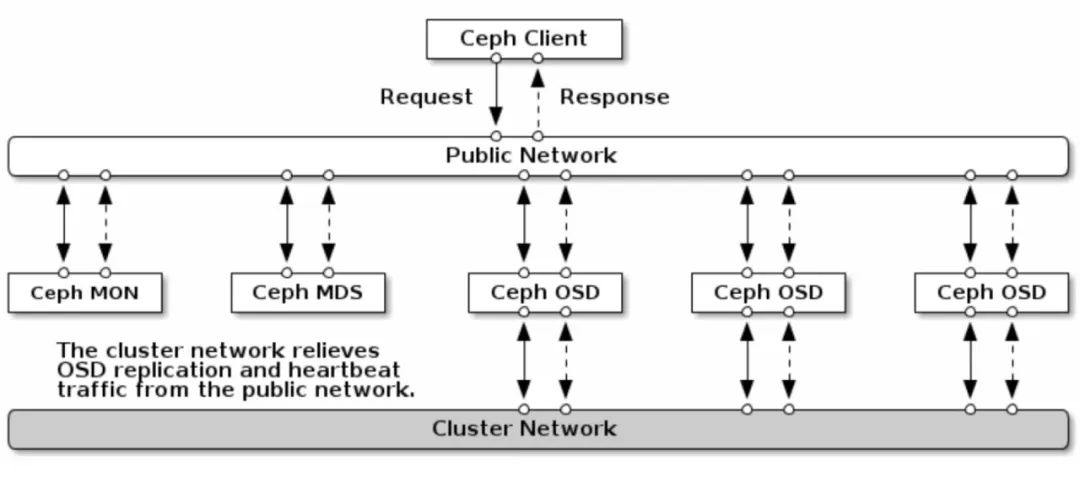

如圖2所示，Public Network即是控制面網絡，Cluster Network即是數據面網絡；我們忽略Ceph 這些組件的作用和意義，只從網絡流量的流向分析，可以很清晰看出控制面網絡用于Ceph組件內部和與外部客戶端進行交互；而數據面網絡主要用于副本間的數據同步。這就要求同時運行控制網絡和數據網絡組件所在的節點需要有兩張可用的網絡接口。
圖2 Ceph組件網絡流向圖
前面有提到主插件、元插件，這些究竟代表什么？和Multus CNI有什么關系？要解答這些就繞不開這個問題：什么是 CNI ？
5.
落地實踐
有了以上前置知識準備，接下來便可以進行實際的驗證。
集群規劃六個節點（僅做測試環境，生產環境需重新規劃），三個控制面節點，一個LB節點，一個計算節點，一個存儲節點；存儲節點部署Ceph。
5.1. 部署Multus CNI
獲取Multus CNI資源清單文件，準備鏡像：
因為Multus CNI使用的是 DaemonSet 類型，所以默認在所有節點都有一個實例，以下Whereabouts 同理。

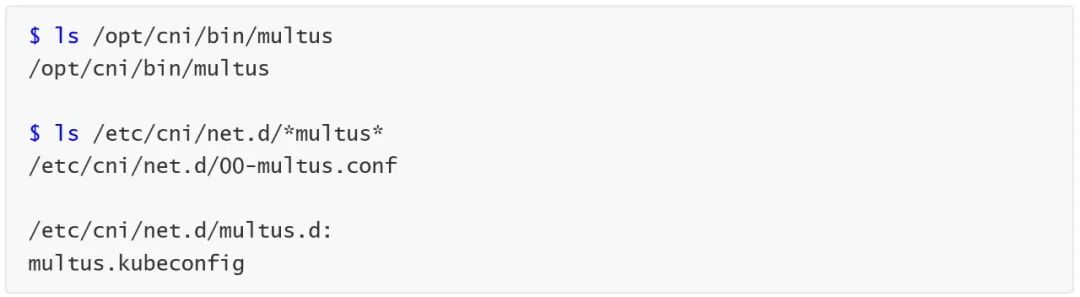

經觀察，Pod運行不久后，將會在各節點上的/opt/cni/bin/下生成multus的可執行文件，/etc/cni/下生成網絡定義文件以及用于配置集群訪問的文件。
可執行文件的作用是配置Pod的網絡棧，DaemonSet的作用是實現網絡互通。
注：
一個Network Namespace的網絡棧包括：網卡（Network interface）、回環設備（Loopback Device）、路由表（Routing Table）和iptables規則。

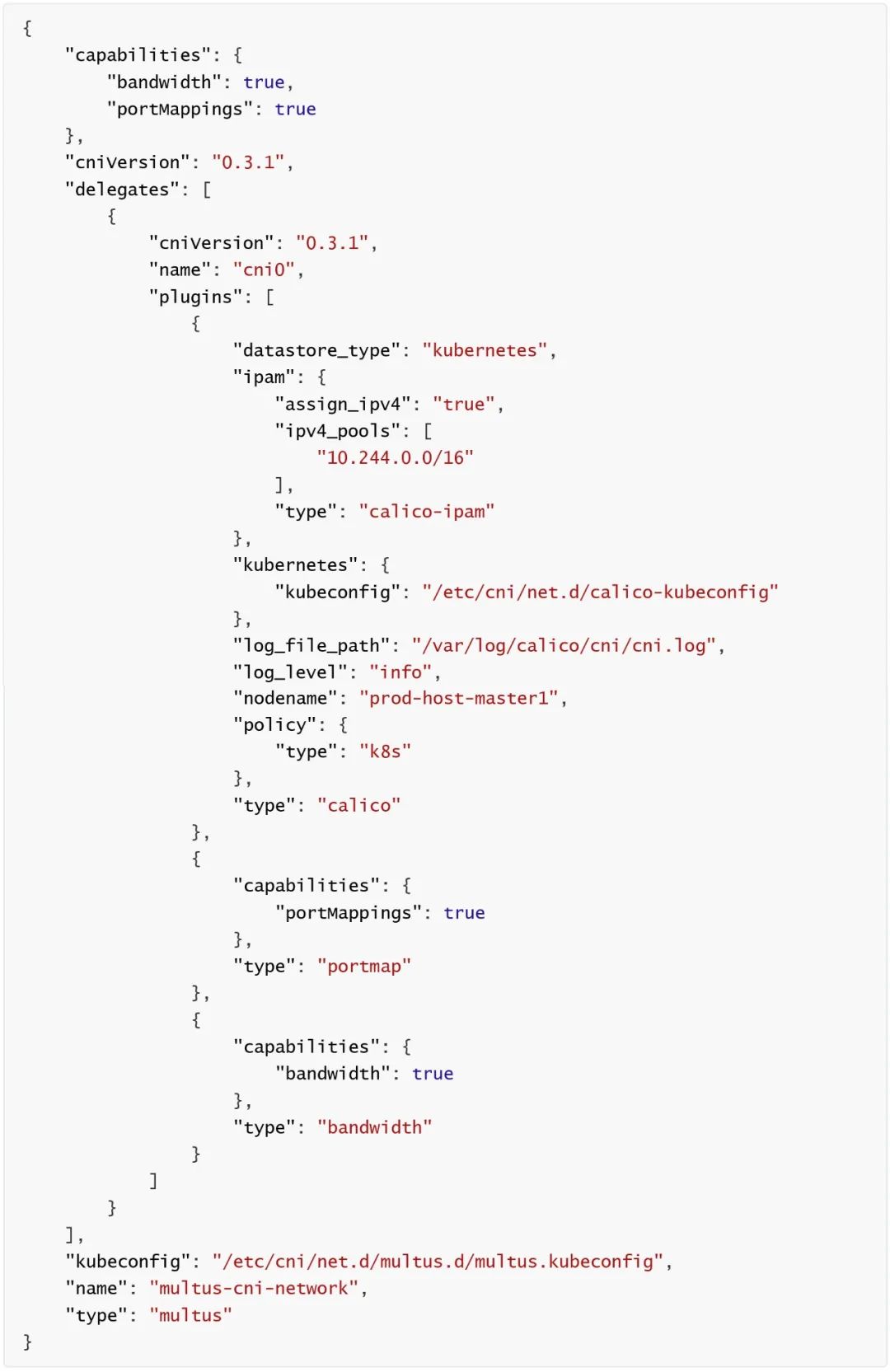

打開 00-multus.conf，查看其內容：

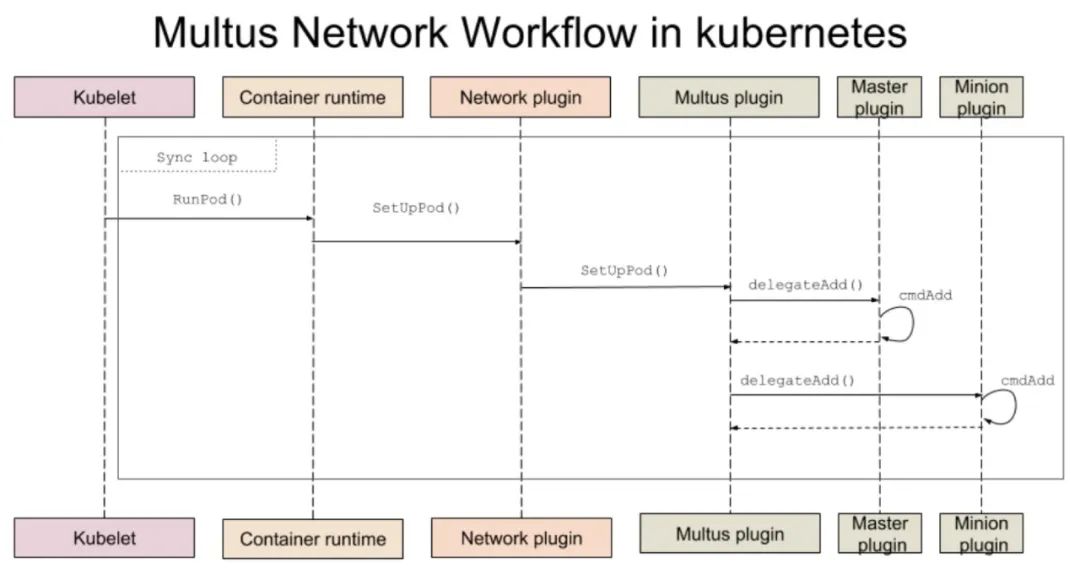

其中Multus CNI在K8s環境下的調用關系如圖3所示，在Kubernetes中，處理容器網絡相關的邏輯并不會在kubelet主干代碼里執行，而是會在具體的CRI（Container Runtime Interface，容器運行時接口）實現里完成。CRI將網絡定義文件以JSON格式通過STDIN方式傳遞給Multus CNI插件可執行文件。文件中delegates的意義在于Multus會調用其delegates 指定的插件來執行，這里還有一點需要說明下，如果/etc/cni/net.d/ 目錄下有多個網絡定義文件，CRI只會加載按字典順序排在第一位的文件（即插件），即默認情況下創建Pod時使用的是Calico 插件配置網絡。
圖3 Multus調用鏈
5.2. 部署Whereabouts

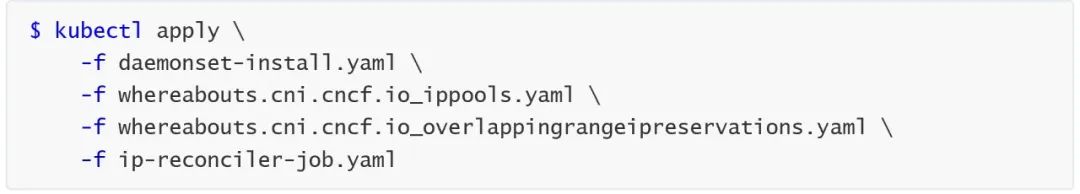

獲取Whereabouts 資源清單文件，準備鏡像：

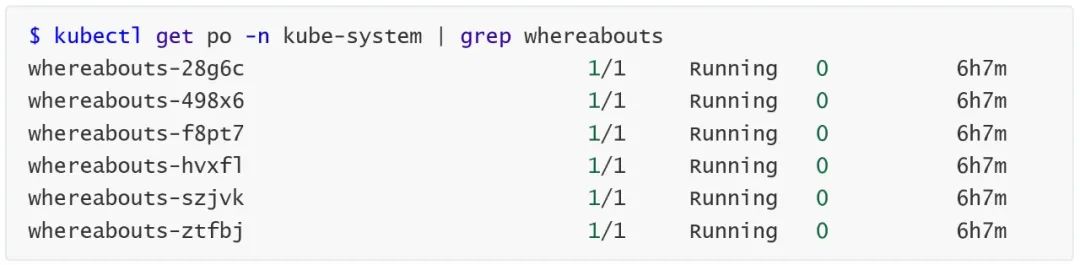

經觀察，Pod運行不久后，將會在各節點上的/opt/cni/bin/ 下生成Whereabouts 的可執行文件，/etc/cni/whereabouts.d/下生成網絡定義文件以及用于配置集群訪問的文件。
5.3. 添加 NAD
NAD即NetworkAttachmentDefinition，Multus CNI遵循Kubernetes Network Custom Resource Definition De-facto Standard ，其提供了一種標準化的方法，通過它來指定附加網絡接口的配置。

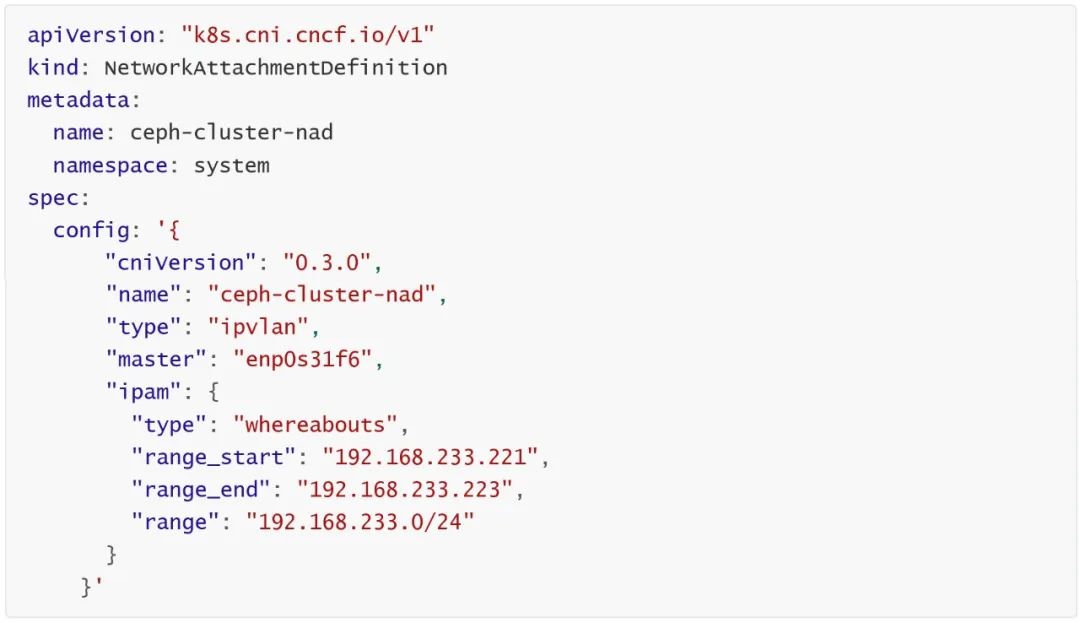

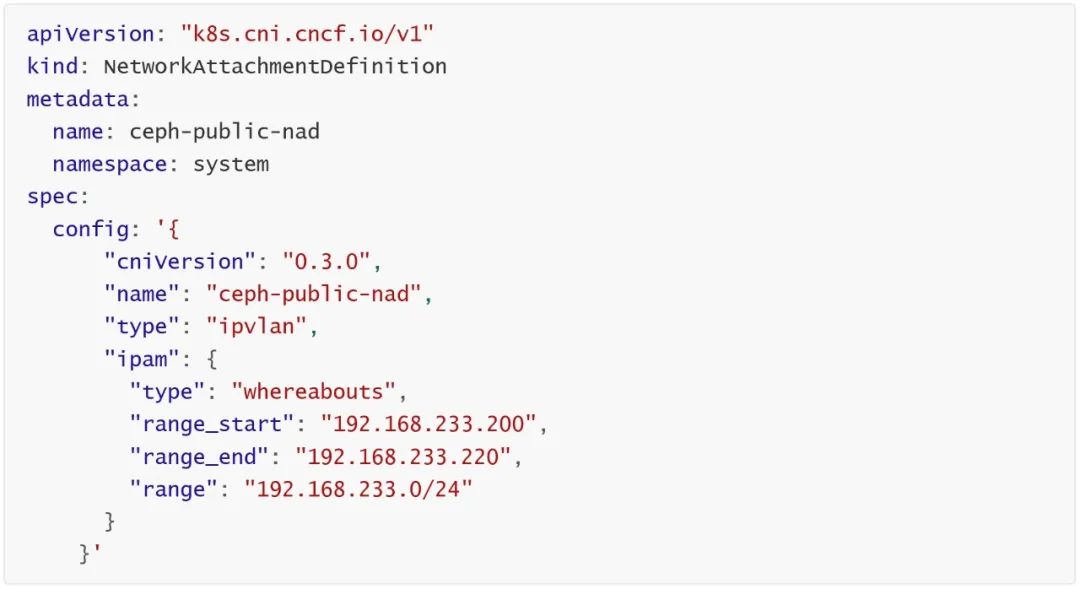

這里指定了兩個NAD，分別對應控制網絡和數據網絡。
• 實際使用的Main類型插件為ipvlan，且默認是L2模式。
• IPAM的功能交給了Whereabouts去做。
• 規定了網絡號和可以使用的IP范圍（目前使用了同一網段地址，實際生產應做區分）。
• 控制網絡沒有指定網卡，即使用宿主機默認路由所在網卡。而數據網絡一般使用專用網卡，如果需要在多個節點上部署，需保證數據網絡使用的網卡名相同。
ipvlan是Linux內核提供的特性，它可以虛擬化宿主接口，ipvlan設備（從設備）共享與宿主接口（主設備）相同的MAC 地址。內核驅動程序通過檢查每個報文的IP地址來決定由哪個虛擬接口來處理該報文。在此L2 模式下，TX處理發生在附加到從設備上的堆棧實例上，然后將數據包切換并排隊到主設備以發送。在這種模式下，從設備將RX/TX組播和廣播。
5.4. 基于Rook部署Ceph
Rook是采用Operator 模式來部署Ceph的軟件，它負責管理、維護Ceph的生命周期。

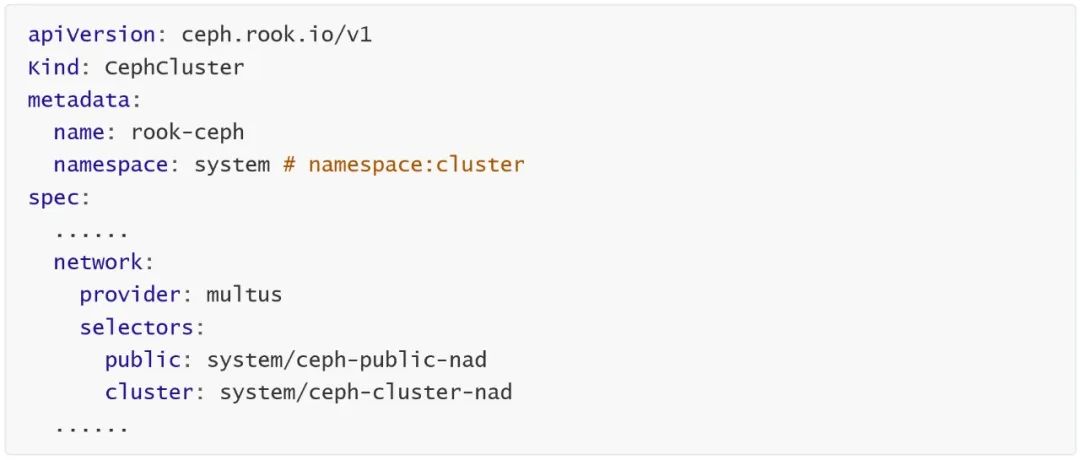

接下來從官方地址下載所需的資源清單文件，修改 cluster.yaml，添加Multus CNI多網絡支持。

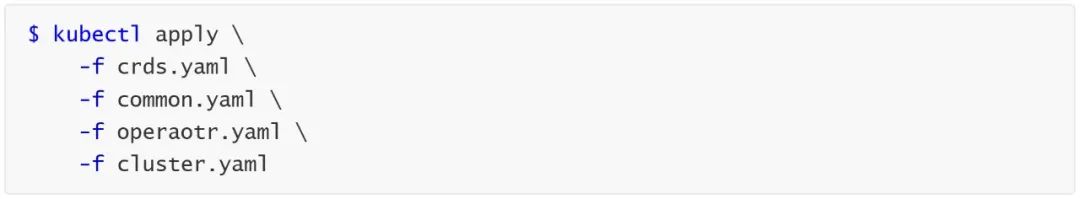

部署Rook Operator和Ceph：

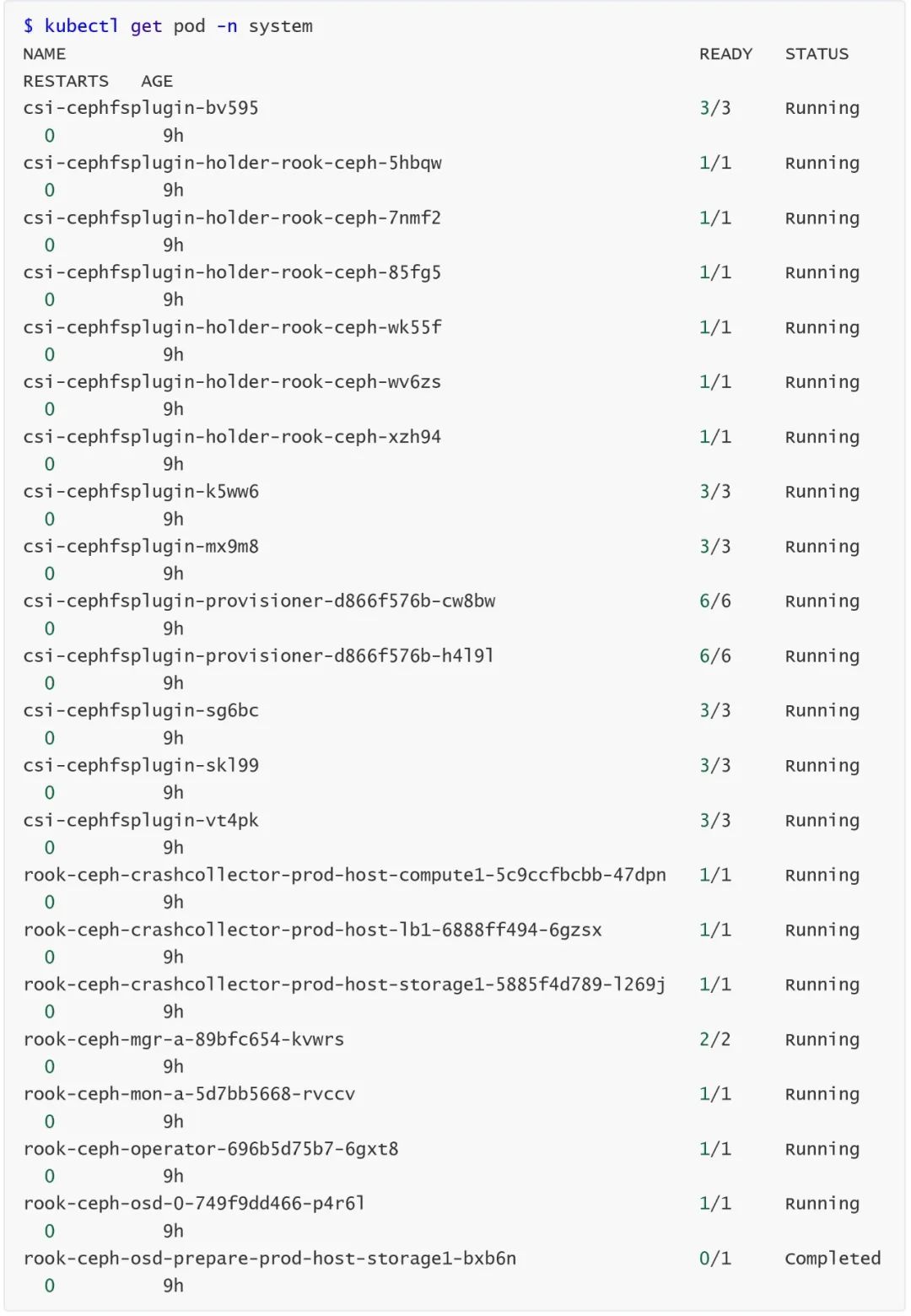

查看部署結果:
集群規劃六個節點（僅做測試環境，生產環境需重新規劃），三個控制面節點，一個LB節點，一個計算節點，一個存儲節點；存儲節點部署Ceph。
5.5. 結果驗證
5.5.1 多網絡接口是否已創建

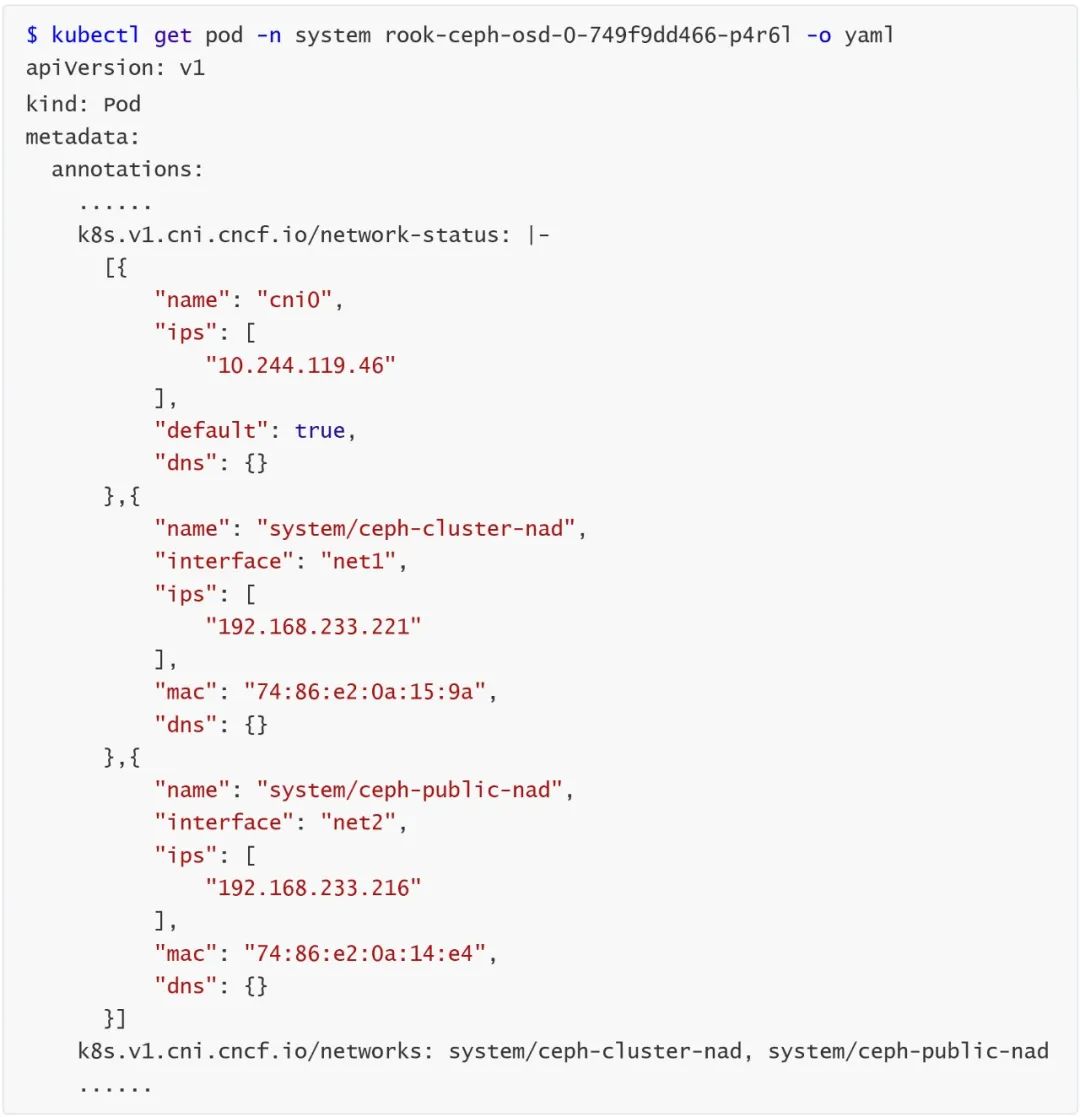

根據圖2上的展示，只有OSD組件是同時使用了控制網絡和數據網絡，可查看OSD Pod信息進行驗證：
現在網卡已正確創建，IP 地址也按預期劃分范圍分配。其中10.244.119.46這個地址是由Calico創建和分配的。

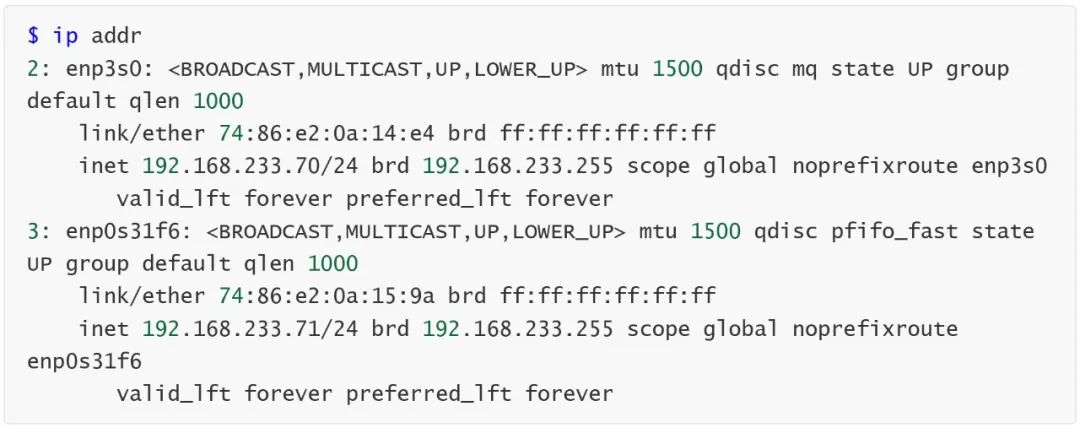

查看存儲節點IP地址信息：
可以看出使用IPVlan的控制網絡和數據網絡的MAC地址和其所在的宿主網卡一致。

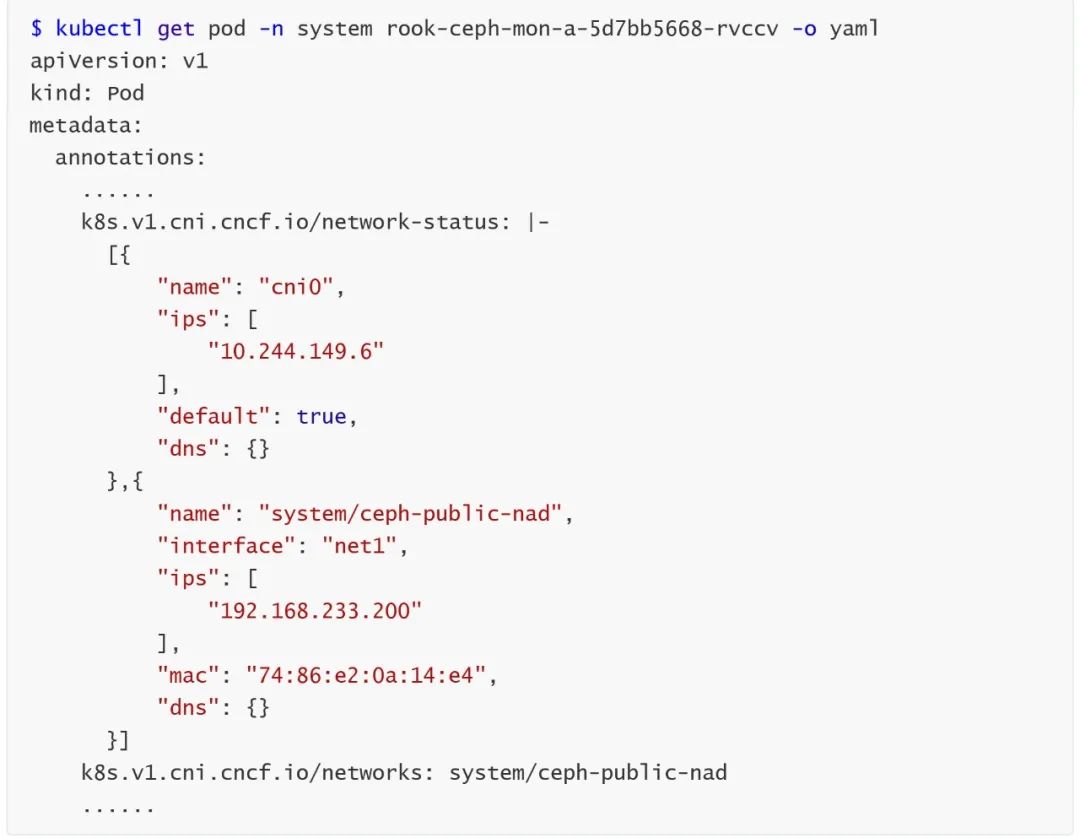

同時再確認其他組件是否已創建出多網絡，如MON組件：
5.5.2 Ceph組件間是否能正常通信
• 進入OSD容器網絡命名空間

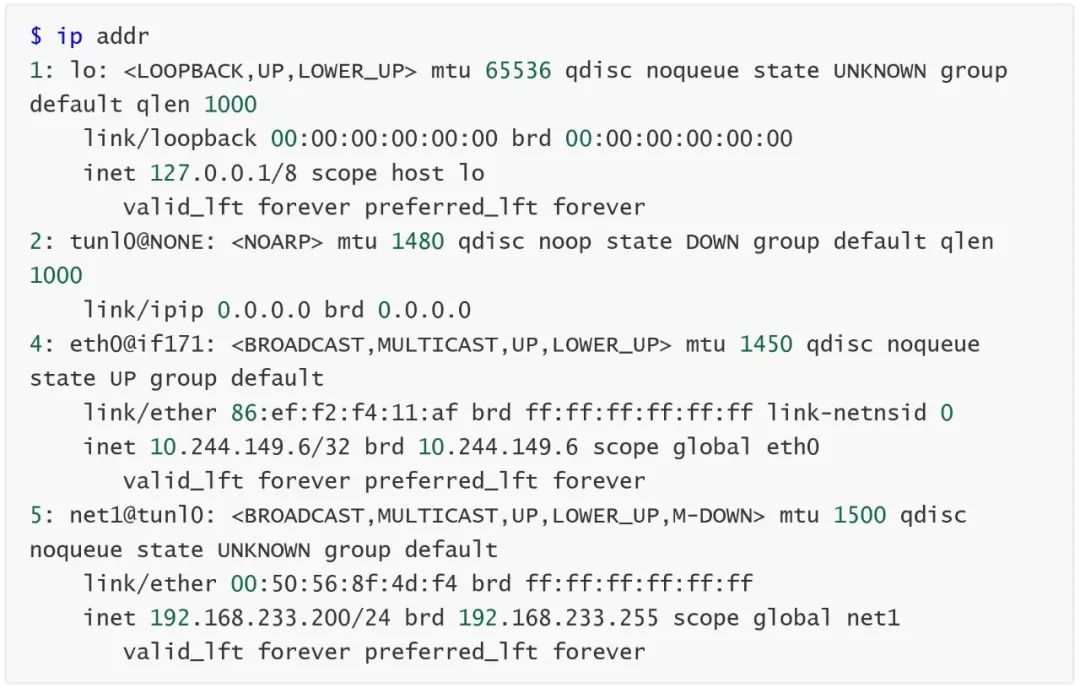

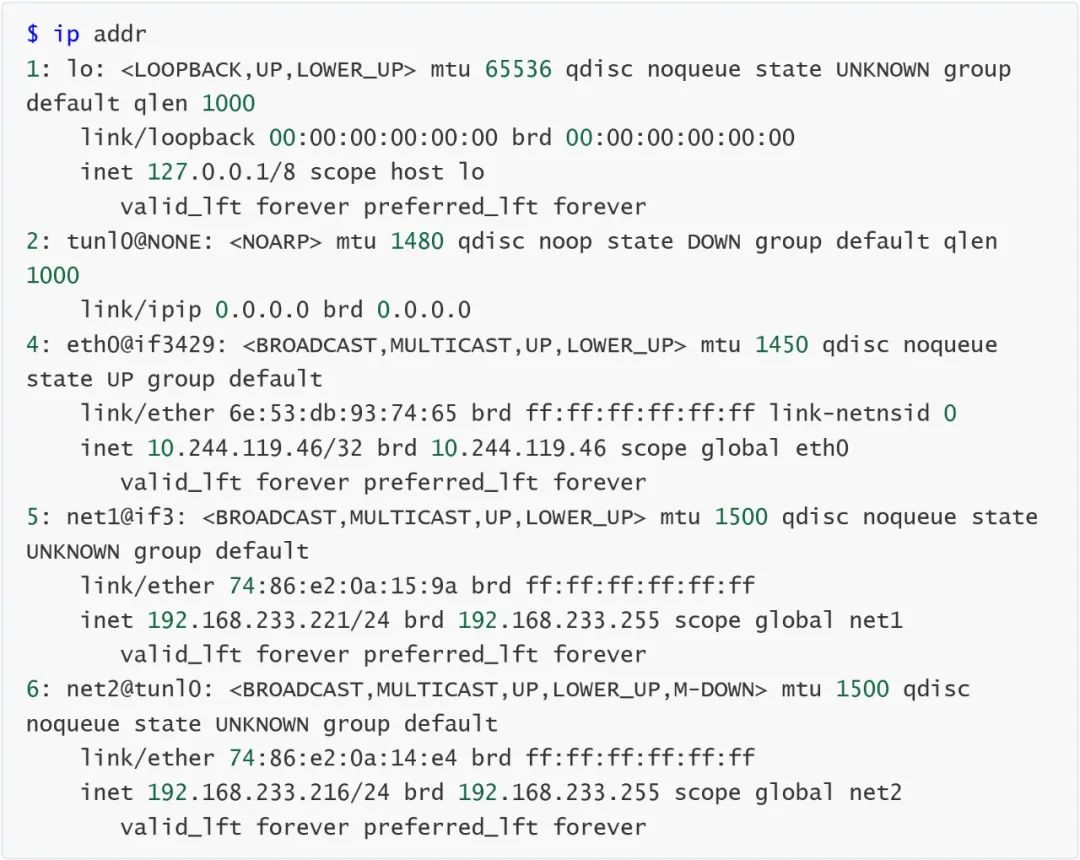

查看網絡設備：

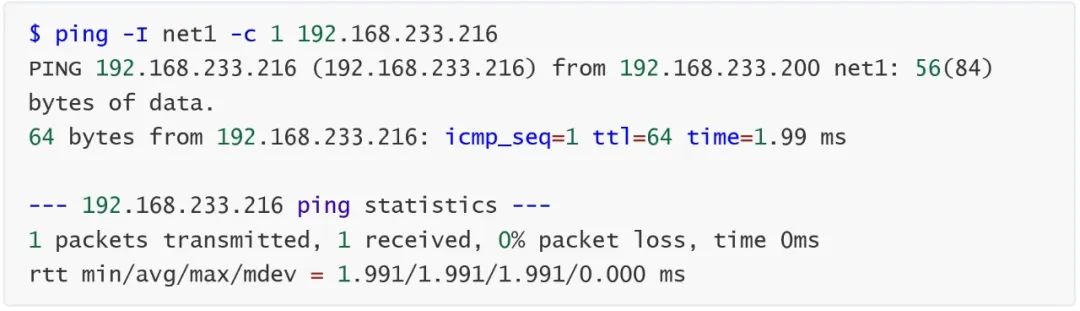

用OSD組件控制面網絡所在網卡向MON組件控制網絡發送ICMP報文:
• 進入MON組件網絡命名空間
查看網絡設備：
用MON組件控制面網絡所在網卡向OSD組件控制網絡發送ICMP報文：

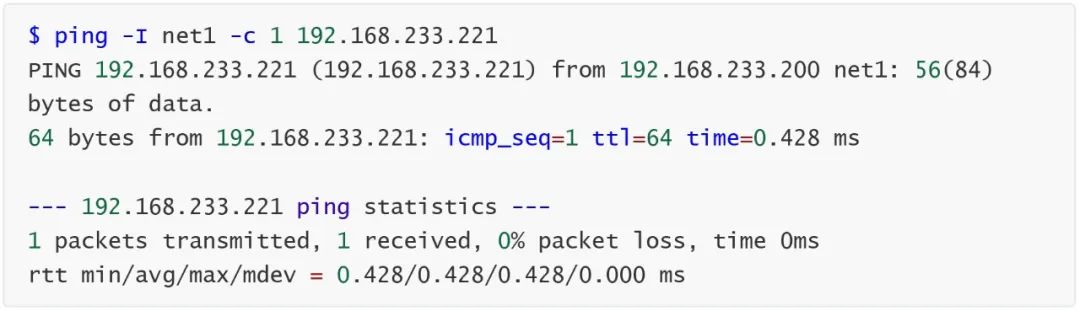

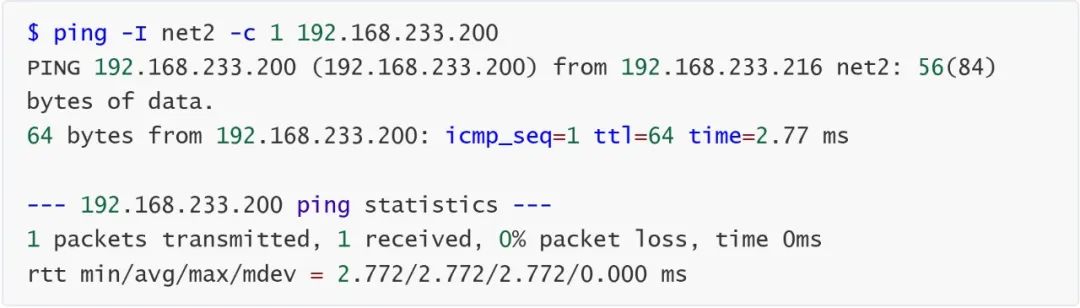

同時用MON組件控制面網絡所在網卡向OSD組件數據網絡發送ICMP報文：
6.
總結
本文選取Multus CNI插件從理論到實踐的角度講述了如何利用Multus CNI在生產環境下實現容器的多網絡，以及驗證了方案的可行性。
在生產級別環境下，為了保證穩定性和安全性，網絡根據不同的使用目的進行隔離將是一個必要的措施，比如管理網絡、控制網絡和數據網絡的隔離。這種程度的隔離在物理機和虛擬機里面很容易實現，但是在容器網絡里面，例如Kubernetes這樣的容器編排平臺，則會面臨一些限制，尤其是現在Kubernetes的Pod默認還不支持多網絡設置，但是業界對容器多網絡的需求還是很強烈的。
7.
參考資料
Multus-CNI
Container Network Interface (CNI) Specification
CNI Plugins Overview
The Kubernetes network model
Kubernetes CNI
whereabouts
IPVLAN Driver HOWTO
Rook Cluster CRD
Ceph NETWORK CONFIGURATION REFERENCE
