基于深度學習算法的
衛星影像地物提取應用
神州控股-生態運營中心
蔣波濤
1.
為什么要對衛星影像進行分割
在神州控股智慧城市團隊構建數字孿生城市的項目實踐中，CIM基礎平臺需要融合來自不同委辦局提供的多源異構時空數據，建設CIM基礎數據庫，為智慧城市的“規、建、管、服”應用提供數據和功能支撐。作為CIM基礎平臺的核心部分，CIM基礎數據庫中矢量數據的生產、更新和維護，往往需要很高的成本，需要專門的測繪人員進行野外作業，以獲取不同類型地物的空間位置和屬性信息。

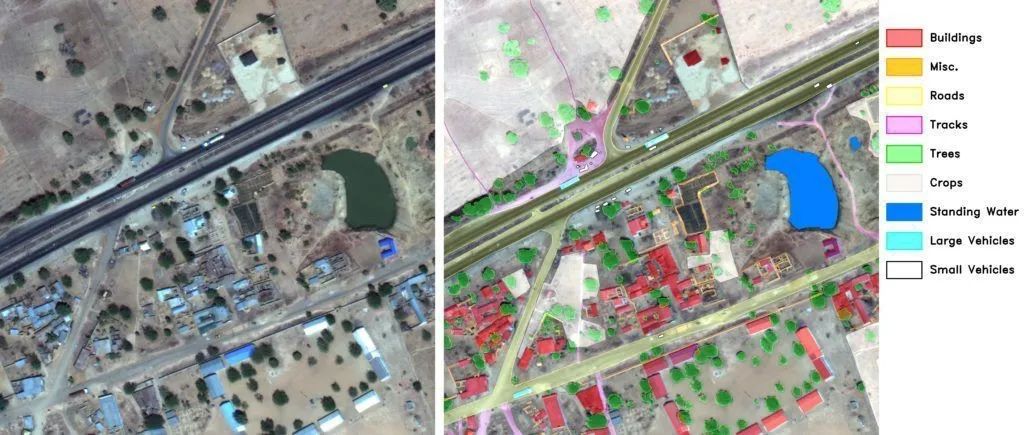

為了更快獲取地物最新的矢量數據，我們可以對衛星影像進行“矢量化”處理，即根據衛星影像的內容，手工標記出不同類型的對象，但傳統方法依賴人力判讀，需要耗費大量的人力、物力和時間成本，在判別質量上也無法維持整批數據95%以上的準確率，極大地抵消了成本低廉的優勢。
隨著深度學習技術的發展，基于卷積神經網絡（CNN）技術之上的各種像素級識別方法被陸續提出，如FCN、U-net等模型紛紛被用于地物的識別之中，從影像中直接獲取不同類型的地物要素，對柵格數據直接實現矢量化，這些方法極大地降低了地理信息數據的處理成本，同時也不遜于人眼識別的準確性，逐漸成為地理信息行業的常規處理方法。因此，探索基于深度學習算法的遙感影像語義分割方法，有助于高效低成本地獲取矢量地理數據，促進城市時空數據的更新。
2.
影像語義分割方法

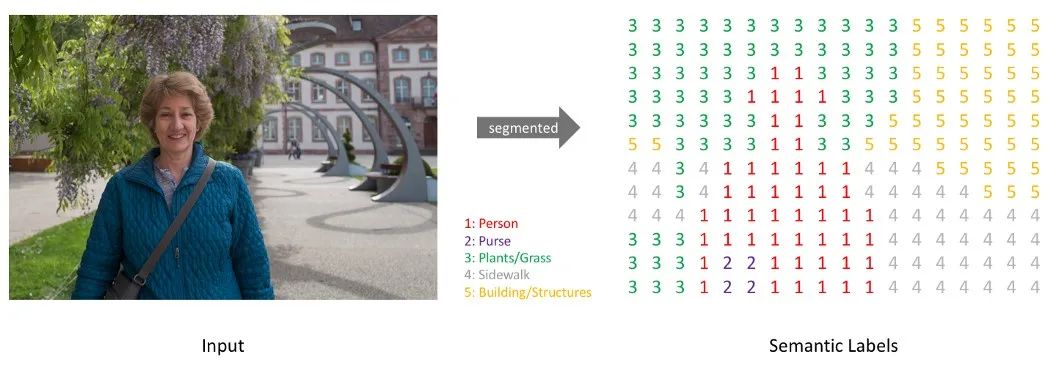

卷積神經網絡的工作原理是在圖像上使用卷積層作為“濾波器”，每個“濾波器”都有不同的權重，因此可以經過訓練以識別圖像的特定特征。網絡具有的過濾器越多，或者網絡越深，它從圖像中提取的特征就越多，因此它可以學習的模式就越復雜，以便為其最終的分類決策提供信息。但這樣的方式只是對圖像整體的類型進行判別，在圖像分割中，我們需要的是對圖像矩陣中的每一個像素進行分類判別，如下圖所示，需要對圖像中的person、purse、plants/grass、sidewalk和building類型的像素填充進行一個語義級別的識別和分割，了解圖像中的每個像素屬于哪一種類型。
為了實現這一點，神經網絡需要為每個可能的類標簽提供了一個熱編碼的輸出通道，并通過在每個像素位置取 argmax 將這些輸出轉換為最大概率類型。而實現這一目標的的棘手之處在于輸出必須與輸入圖像對齊，并且保留類區域的大小和位置。同時神經網絡還需要足夠深，以便學習每個類的足夠詳細以便可以區分它們。
CNN網絡可以進行特征識別和提取，但難以滿足以上要求，而滿足這些需求的最流行的架構之一是所謂的完全卷積網絡（FCN），F(xiàn)CN基于CNN的卷積技術，實現了“編碼-解碼”統一化，但FCN的問題是由于在縮減像素采樣過程中丟失信息，它會導致分割邊界的分辨率效果較差。此外，F(xiàn)CN中的轉置卷積操作的重疊輸出可能會導致分割映射中出現不需要的棋盤狀模式，我們看到下圖的示例，在自行車的識別中，在某些特征薄弱段出現了同一類型像素被識別為蜂窩狀的情況，顯然這是不可接受的。
U-net是在2015年的一篇論文中首次被提出，作為用于生物醫學圖像分割的FCN模型。如論文的所述，“該架構由一個用于捕獲上下文的收縮路徑和一個能夠?qū)崿F(xiàn)精確定位的對稱擴展路徑組成，”從而產生了一個如下所示的U形架構：

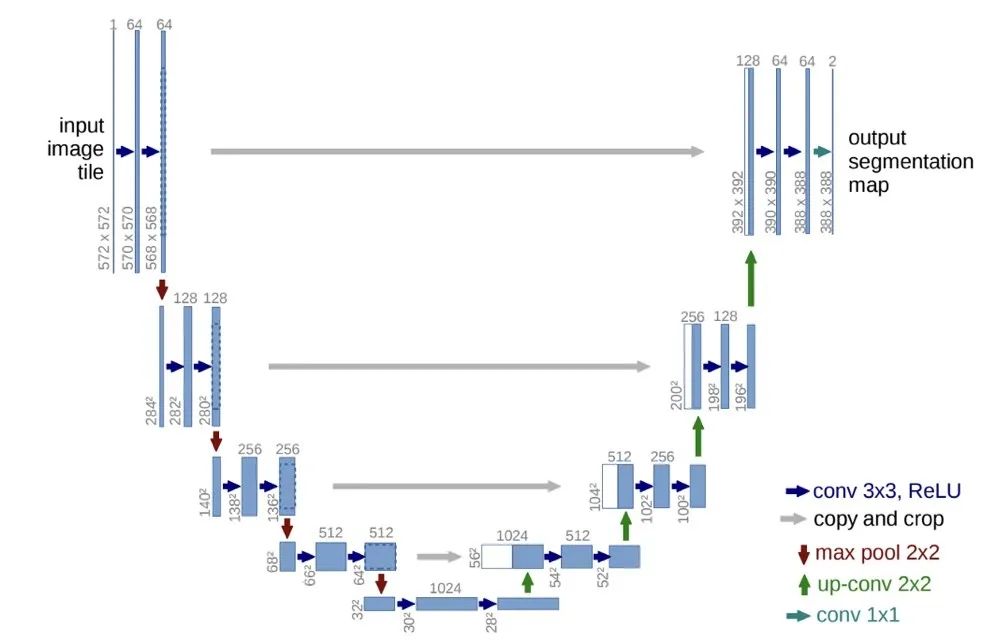

U-net體系結構特征圖頂部的數字表示其通道數，我們可以看到，該網絡涉及4個跳過連接——在上采樣路徑中每次轉置卷積（或“上移卷積”）后，生成的特征圖將與下采樣路徑中的一個連接連接。此外，與基線 FCN 架構相比，上采樣路徑中的特征映射具有更多的通道數，以便將更多的上下文信息傳遞到更高分辨率的層。
此外，U-net還通過為每個訓練實例預先計算像素權重圖，在分割邊界處實現了更好的分辨率。用于計算映射的函數對沿分割邊界的像素施加了更高的權重。然后將這些權重計入訓練損失函數中，以便為邊界像素提供更高的優先級以進行正確分類，從而避免了蜂窩狀分割結果。
3.
基于U-net算法的影像分割實例
最后，我們使用U-net模型來對Boston航空影像中的建筑物進行分割培訓。在模型中運行圖像時，它會輸出一系列坐標，這些坐標定義了我們要查找的建筑物覆蓋區的邊界，以及繪制這些覆蓋區的蒙版。
Boston航空圖像數據集是一個城市建筑物檢測的遙感圖像數據集，包括高度密集的大都市金融區和居住村的各種城市景觀，標記只有建筑和非建筑兩種。數據集由 360 張彩色(3 波段 RGB)正 射影像組成，包括美國波士頓的城市住區，其空間分辨率為 0.3 平方米，訓練面積為 337.5 平方公里，驗證面積為 22.5 平方公里，測試面積為 405 平方公里。

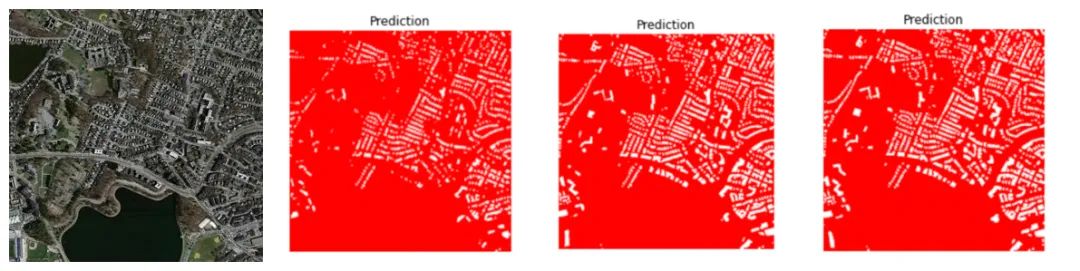

本文使用了一臺8CPU、30GiB RAM和8GB GPU（Quadro M4000）的服務器對模型進行訓練，平均每批次訓練時長為5min左右，下圖四幅圖像中，第一幅是原始的衛星影像數據，即一個湖邊的社區，第2、3、4是模型訓練200次、600次和1000次時對本幅衛星影像中建筑物的預測結果。在1000次時Acc為0.9512，IoU值為0.87，可以看出，隨著模型訓練次數的增加，對建筑物特征的提取更加細致，建筑物的輪廓愈加清晰，已經可以滿足大部分衛星影像地物提取的要求。
4.
結語
在神州控股數字孿生城市CIM基礎數據庫的建設過程中，對于時空矢量數據快速獲取的途徑上，我們通過對深度學習算法的應用和培訓，已經實現了對遙感影像中的建筑物、道路和綠地等對象的精確識別，可以獲取更加豐富的矢量地物信息，滿足不同類型場景的數據需求。接下來，我們將會更加深入地研究深度學習算法在數據中臺中的應用，提升對圖像數據的分類、分割和識別的精度，豐富我們的智慧城市場景應用。
